Đặc điểm, phân loại tời kéo

2019-09-23 10:02:23

Tời kéo là thiết bị dùng để nâng vật lên cao hoặc kéo tải dịch chuyển trong mặt phẳng ngang hoặc nghiêng. Nó có thể sử dụng riêng biệt hoặc kết hợp với các cơ cấu khác nhau như ở các cần trục, máy đào, ...

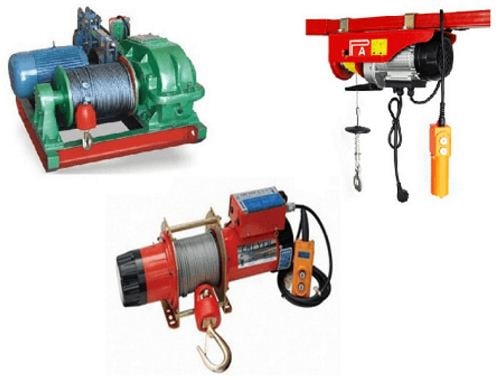

máy tời điện, may toi dien

Cấu tạo chung của máy tời gồm tang cuốn cáp với một hoặc nhiều lớp cáp, hệ thống truyền lực, bộ phận dẫn động và bộ phận phanh hãm, ...


Có nhiều cách phân loại tời :

- Phân theo nguồn dẫn động : tời kéo tay và máy tời kéo.

- Phân theo tăng cuốn cáp : một tăng và nhiều tang.

- Phân theo công dụng : tời nâng, tời kéo và tời cơ cấu quay.



Trong bài viết này, tôi sẽ giới thiệu với các bạn về tời kéo bằng tay (tời tay) và máy tời kéo.


1. Tời kéo tay


- Dùng để nâng các vật nhẹ hoặc kéo các xe có tải trọng nhỏ. Tời sẽ được kẹp chặt trên nền hoặc gắn trên tường khi làm việc, phải đảm bảo chắc chắn, chịu được hai lần lực kéo danh nghĩa.

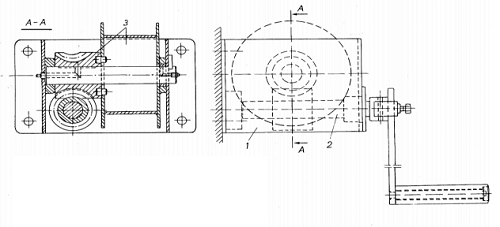

 Tời kéo gắn trên tường

Hình 1 : Tời kéo gắn trên tường

1. vỏ hàn, 2. trục vít và tay quay, 3. bánh vít gắn với tag



Tời gắn trên tường không sử dụng phanh mà lợi dụng khả năng tự hãm của bộ truyền bánh vít trục vít.

Tời có khung bệ gắn trên nền mô tả hình 2 có hai tốc độ. Trên trục tay quay an toàn 2 gắn bánh răng dẫn 3 có chiều rộng đủ lớn để đảm bảo ăn khớp với bánh răng trượt 13 khi bánh răng này trượt đến vị trí giới hạn trên trục 9. Hai bánh răng gắn trên tag có đường kính lớn luôn ăn khớp với bánh răng 10 lắp trên trục 9. Trượt bánh răng 13 sang trái ăn khớp với bánh răng có đường kình nhỏ 15 để có tốc độ nhanh, lúc này bánh răng 13 đóng vai trò là một bánh răng trung gian cho 3 và 15.

Để giảm tốc độ khi truyền tải, đóng phanh đĩa 11 bằng cách quay tay quay 12 để giữ vật nhờ phanh đĩa 11, sau đó trượt 13 sang phải khớp với bánh răng 10 bằng khớp vấu. Khi bánh răng 13 trượt ở vị trí trung gian, tnag sẽ không có liên kết cứng với tay quay an toàn, do vậy việc bố trí phanh 11 là cần thiết. Tay quay an toàn được sử dụng nhằm mục đích loại bỏ khả năng quay tự do của tay quay do trọng lượng vật nâng gây ra khi hạ vật. Nó sử dụng nguyên lý làm việc phanh tự động với mặt ma sát tách rời.

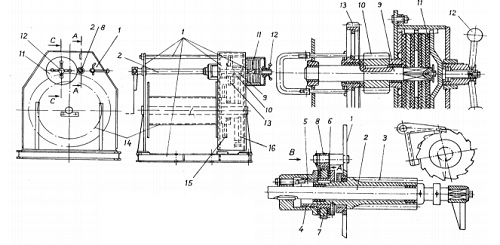

Tời khung bệ lắp trên nền

Hình 2 : Tời khung bệ gắn trên nền

1 - các tấm thép thành bên, 2 - trục dẫn có lắp tay quay an toàn, 3. bánh răng dẫn, 4. ống dẫn, 5. đai ốc, 6. đĩa ma sát, 7. bánh cóc, 8. cóc hãm, 9. trục trung gian, 10. bánh răng trung gian, 11. phanh đĩa, 12. quay tay, 13. bánh răng trượt, 14. tang cuốn cáp, 15. bánh răng có đường kính nhỏ, 16. bánh răng cóc đường kính lớn.



2. Máy tời kéo


Máy tời kéo thường được dẫn động bằng động cơ điện. Máy tời được gắn trên khung bê để dễ dàng vận chuyển cũng như định vị chống lực kéo ngang hoặc nghiêng. Máy tời được phối hợp với tổ hợp ròng rọc để kéo hoặc nâng hạ vật rất nặng. Lượng cáp trên tời rất lớn có thể lên đến 200 - 400m

Máy tời được phân thành các loại khác nhau : tời một tang quay hai chiều, tời nhiều tốc đọ, tời ma sát. Khi nguồn động lực là động cơ đốt trong thường dùng sơ đồ tời nhiều tang dẫn động chung.

Tùy vào từng mục đích sử dụng mà chọn loại máy tời khác nhau.


Tham khảo video kỹ thuật viên Lạc Hồng quấn cáp cho tời kéo mặt đất JM5 tại xưởng :




Video quay trực tiếp kỹ thuật viên quấn cáp cho tời kéo mặt đất JM2 cho khách





Quý khách có nhu cầu mua tời kéo hãy liên hệ với chúng tôi theo hotline để được tư vấn chi tiết.

Ngoài sản phẩm tời kéo, quý khách có thể tham khảo thêm thiết bị pa lăng cũng dùng để nâng hạ vật có trọng tải lớn.
