Máy tời kéo là gì ? Phân loại máy tời

2019-09-18 16:28:47

Máy tời kéo là thiết bị nâng hạ dùng để kéo vật nặng theo phương ngang, phương nghiêng, kéo vật lên cao được dẫn động bằng động cơ điện.

Máy tời kéo được gắn trên khung bệ để dễ dàng vận chuyển, cũng như định vị chống lực kéo ngang hoặc nghiêng. Thường máy tời được kết hợp với ròng rọc (palang cap) để kéo hoặc nâng được những vật rất nặng. Lượng cáp chứa trên tời rất lớn có thể đến 200 - 400.

Phân loại máy tời kéo :


- Tời một tang quay hai chiều (tời điện đảo chiều)

- Tời nhiều tốc độ

- Tời ma sát


Tời điện đảo chiều :


Ứng dụng : trong xây dựng và ở các bãi lắp ráp. Động cơ điện được nối với hộp giảm tốc bằng khớp nối đàn hồi 6. Vành ngoài của nửa khớp nối bên phía hộp giảm tốc đồng thời là bánh phanh. Điện trở 8 dùng để khởi động cho động cơ dây cuốn với ba đến bốn nấc điện trở chuyển đổi nhờ hộp điều khiển cần gạt 4.

Ưu điểm : độ tin cậy cao, điều khiển đơn giản nên được sử dụng rộng rãi.

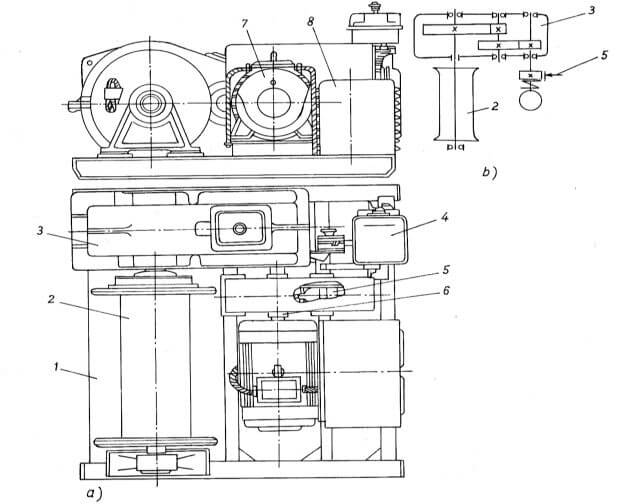

Tời điện đảo chiều

Tời điện đảo chiều có lực kéo 5000 dN

a. Kết cấu tời; b. Sơ đồ truyền động

1. bệ máy ; 2. tang cuốn cáp; 3. hộp giảm tốc; 4 tay gạt điều khiển;

5. phanh hai má điện thủy lực; 6. khớp nối đàn hồi; 7. động cơ dây cuốn; 8. hộp trở


Tời nhiều tốc độ :

Để nâng hạ các thiết bị nặng trong quá trình lắp ráp các kết cấu xây dựng thì cần phải dùng tời có nhiều tốc độ. Các tốc độ cao dùng để nâng tải và hạ móc không tải. Các tốc độ thấp dùng để đặt và điều chỉnh vào vị trí lắp ráp.

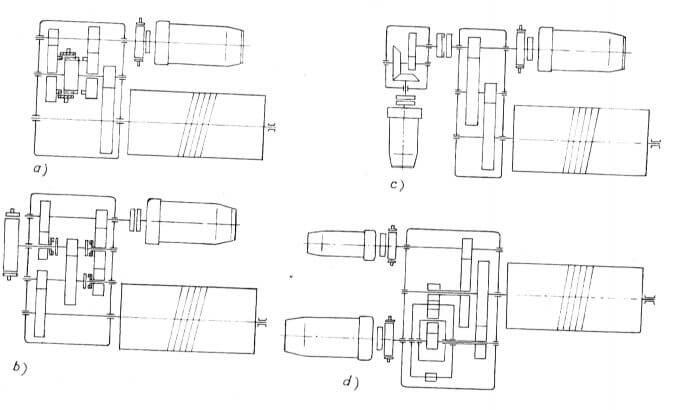

Máy tời kéo nhiều tốc độ

Máy tời kéo nhiều tốc độ



Tời ma sát

Giữa tang và động cơ qua trục nối ma sát có mối liên hệ ma sát với nhau. Động cơ của tời ma sát luôn quay một chiều theo chiều nâng, khi hạ vật ly hợp được mở và vật rơi tự do.  Tốc độ hạ vật được khống chế bằng phanh đai. Nguyên lý này có thể sử dụng một động cơ dẫn động cho nhiều tang, mỗi tang sẽ có một ly hợp và một phanh riêng.

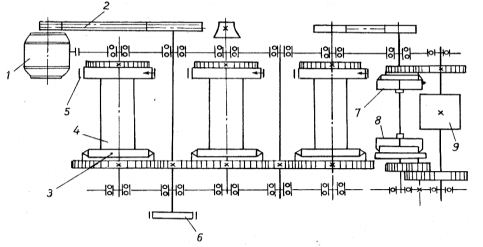

 Tời ma sát với nhiều tang dẫn động

Tời ma sát với nhiều tang dẫn động

1. động cơ; 2. bộ truyền đai; 3. ly hợp ma sát; 4. tang cuốn cáp;

5,6.  phanh; 7,8. ly họp của tang quay hai chiều; 9. tang quay hai chiều

Ưu điểm : khởi động êm, sử dụng động cơ đốt trong để dẫn động nhiều tang.

Nhược điểm :

- Làm việc không chắc chắn

- Khó khống chế tốc độ hạ vật

- Khó thực hiện việc điều khiển tự động

- Ít người sử dụng

Khi kéo hàng, kéo toa với lượng cáp khá lớn người ta dùng tời ma sát kiểu tang lõm. Cáp chỉ vòng qua tang dẫn vài vòng, sau đó rời khỏi tang và được xếp vào bên cạnh hoặc cuốn lên một tang riêng. Ở dạng này, tang cáp không bị chạy dọc theo tang trong quá trình làm việc mà nó luôn trượt lại và nằm ở giữa tang.  Lực kéo được truyền cho cáp thông qua ma sát giữa cáp và tang.


Máy tời ma sát tang lõm

Máy tời ma sát tang lõm

1. động cơ; 2. hệ thống truyền động; 3. tang lõm

Ngày nay, máy tời được chế tạo với lực kéo đến 10000 daN. Một số loại tời dùng trong công nghiệp đóng tàu có lực kéo đến 80000 daN và có hệ thống dẫn động làm việc theo nguyên tắc điện - thủy lực.
